112/09/08

一、 系統簡介

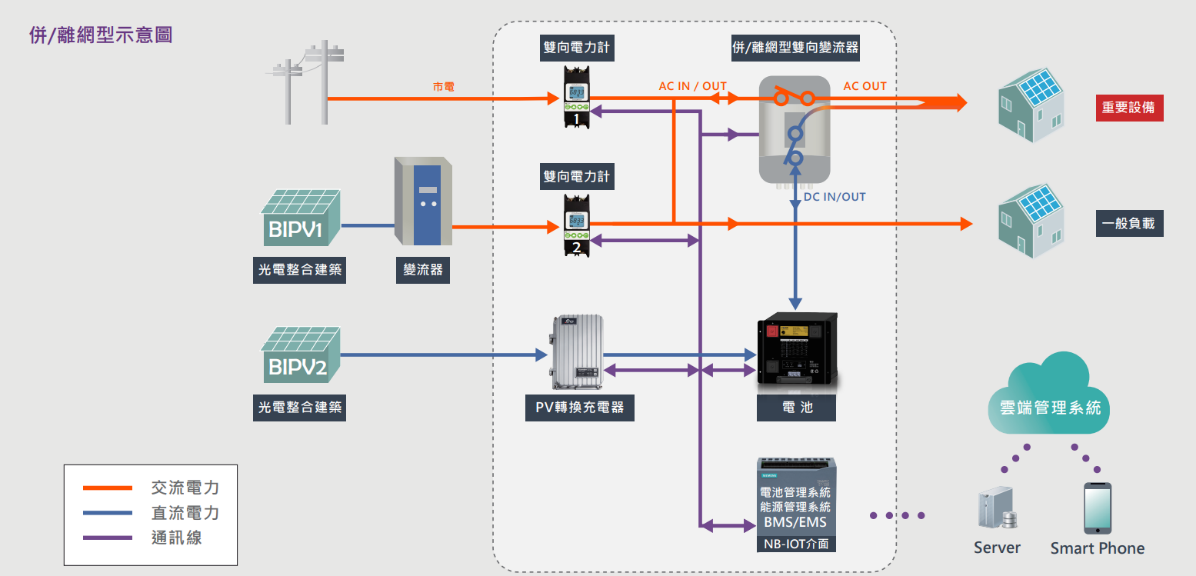

1. 本系統兼具交、直流耦合優勢(如下圖所示)，透過核心設備雙向變流器居中協調交、直流電力必要的流動，用最少的能源轉換，做最具效益的電力調度。
2. 本系統設計時，會將太陽光電模組可裝置容量適當的切割為BIPV1及BIPV2；BIPV1匹配適切能力的變流器直供家戶用電，多餘的電力經過雙向變流器轉換直流後將電力儲存於電池。如果家用電力需求增加，電池會吐出電力補充，再不足時，會開放市電進入家用。
而BIPV2之電力經充電器進入電池儲存。
3. 停電時，自動切換至離網模式，成為不斷電系統﹝UPS﹞持續為重要設備供電，此時，如為白天，BIPV2仍持續發電，加强供電能力。

二、 系統設計
1. BIPV1+PV逆變器的交流耦合模式係提供以即發即用為優先的交流耦合光儲能結構，這個迴路最具自發自用效率和經濟性。
2. BIPV2+PV充電器的直流耦合模式提供以儲電為優先的直流耦合光儲能結構，最具儲能效率及經濟性與靈活度。
3. 本公司依家戶實際需求提供6款儲能櫃，供個案匹配BIPV1及BIPV2光電裝置容量，以應客戶之用電習慣及對系統性能的要求之需。

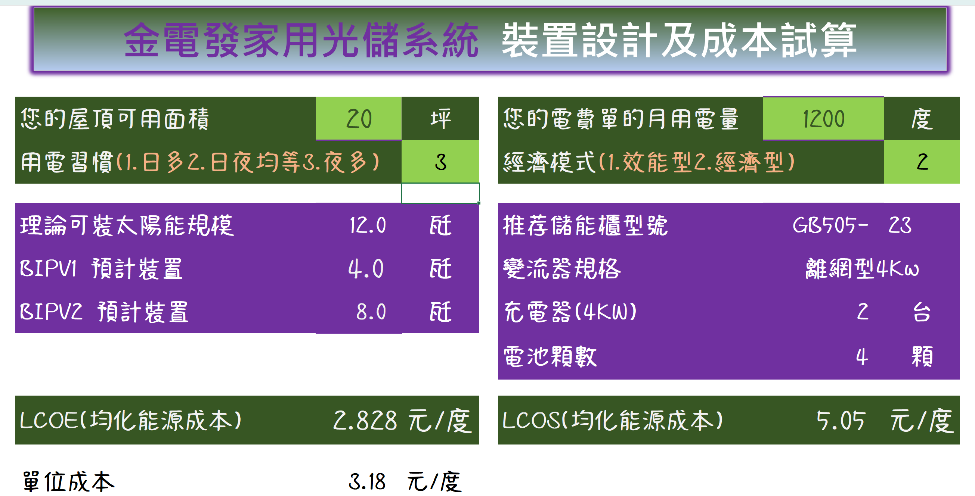

4. 下表為『金電發家用光儲系統』裝置初步設計程式，供業務推廣時在短時間內可提出設備設計概況，向客戶明確說明系統的規劃，取得客戶對光儲系統的信心。
5. 操作本程式前，向客戶詢問住宅可建光電模組的空間多少坪？每月用電量？並詣問住家用電習慣是白天用電多或夜間同電多？輸入本程式便可取得BIPV1及BIPV2光電容量、儲能櫃的主要設備規格。
6. 此試算程式以空地20坪為例，月用電量為1200度，用電量屬夜間多於白天，客戶屬意經濟型。
7. 以上條件試算結果，本客戶案場可安裝太陽光電12KW，儲能櫃推荐本公司GB505-23型，儲能櫃內容包括3.2KW離網型變流器1台、2台4KW的充電器、5Kwh磷酸鋰鐵電池4顆。

三、 均化度成本

1. 太陽能系統均化度電成本(LCOE)
(1) LCOE=《項目生命週期內的成本》/《項目發電量》生命週期內的成本，包括前期投資、營運維護等。單位：元/kWh。
(2) 本系統LCOE為2.26~2.83元/度。
2. 儲能系統均化度電成本(LCOS)就是
(1) LCOS=《項目生命週期內的成本》/《項目存取電量》指儲能電站在全生命周期中，存取1度電所消耗的成本。儲能系統生命週期內的成本包括裝機成本，運維成本，電力損耗等。單位：元/kWh。
(2) 本系統的LCOS為5.05~8.31元/度電。
3. 光儲系統之均化度電成本算

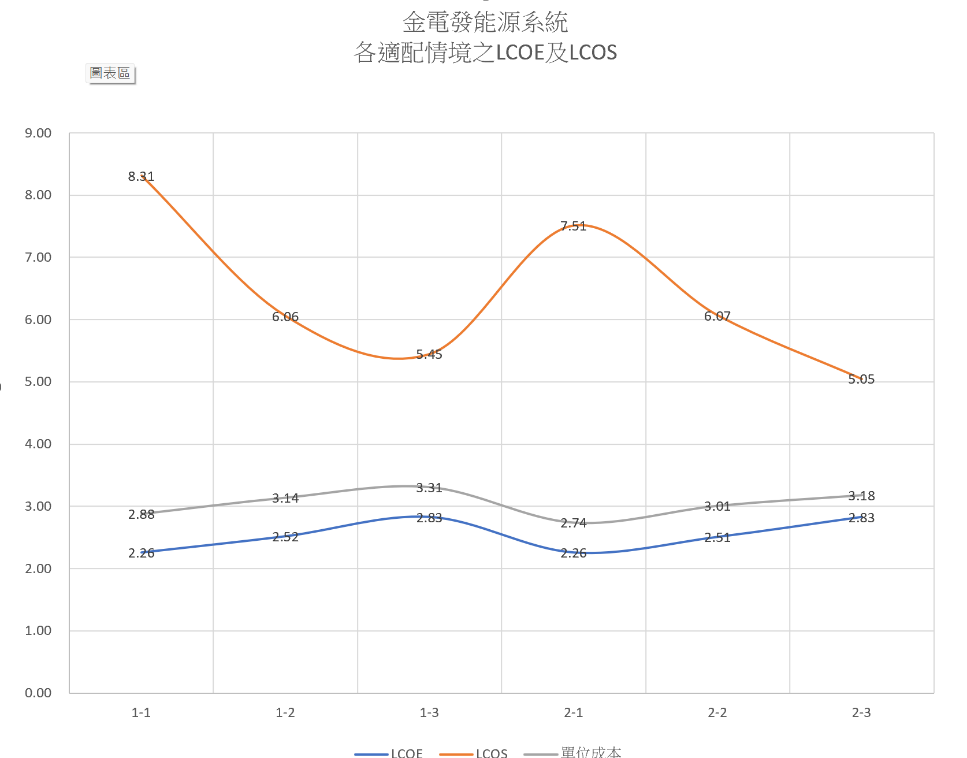

本光儲系統之單位成本約為2.88~3.31元/度。下圖為本系統各情境之成本曲線
